АСУ ТП «Зернохранилище»




Общие характеристики комплекса АСУ ТП «Зернохранилище»



ЗАО «НАНКО» предлагает разработанный комплекс АСУ ТП «Зернохранилище» для оптимизации всего технологического процесса на элеваторе.



Единый комплекс контролирует все стадии технологического процесса:



  • Разгрузку автотранспорта;

  • Замер температуры и влажности;

  • Дозирование и учет;

  • Сушку зерна;

  • Зерноочистку;

  • Транспортировку зерна;

  • Загрузку силосов;

  • Непрерывный контроль температуры и влажности;

  • Непрерывный контроль наличия вредителей;

  • Вентиляция, поддержание заданной температуры и влажности зерна;

  • Разгрузку и зачистку силосов;

  • Отгрузку зерна ж/д или автотранспортом с одновременным дозированием.

Все необходимые технологические режимы работы зернохранилища задаются Оператором непосредственно с компьютера и оперативно контролируются в зависимости от протекающих производственных процессов. Возможна реализация многоуровневой системы доступа к программному обеспечению (главный энергетик, начальники цехов, мастера цехов, технологи цехов, операторы и т.п.).

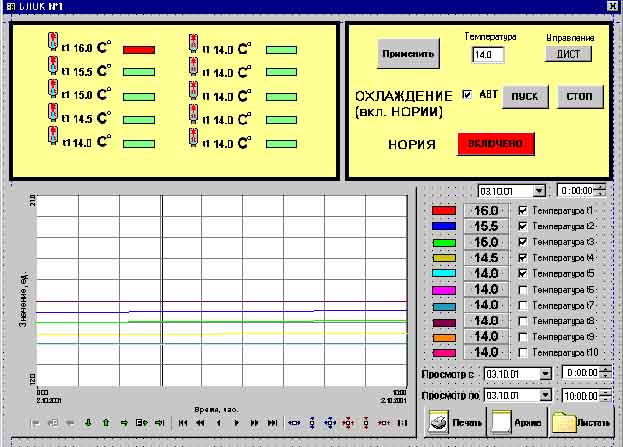

На рисунке № 1 представлено окно контроля режима.
На экране пользователя отображена информация о технологических параметрах в силосной банке №1 группы № 1.Диспетчер наблюдает за текущими значениями температуры в силосных банках. Он может задавать значения технологических параметров для работы в автоматическом режиме или управлять работой силосной банки вручную. При необходимости можно посмотреть значения температуры в архиве за заданный промежуток времени.

Автоматическая система управления технологическими процессами (АСУ ТП) обеспечивает:

  • Уменьшение потерь на 3 - 5% за счет минимизации влияния «человеческого фактора»;

  • Уменьшение затрат (содержание персонала для аврального ремонта, простой в случае выхода из строя оборудования) на 10 - 12% за счет повышения безотказности работы оборудования;

  • Уменьшение затрат (на тепло, энергоресурсы) на 30 - 40% за счет применения энергосберегающих технологий;

  • Уменьшение потерь (обусловленных воровством неучтенного) на 10 - 15% за счет применения систем дозирования и учета;

  • Уменьшение потерь (выплата компенсаций за вредные условия труда, больничные и т.п.) на 1 - 3% за счет увеличение безопасности условий работы на элеваторе;

  • Уменьшение потерь на 15 - 20% за счет повышения точности соблюдения технологии;

  • Уменьшение потерь (обусловленных воровством) на 10 - 15% за счет применения систем охранно-пожарной сигнализации и системы видеонаблюдения;

  • Интеграцию с системами автоматического управления предприятия (системы верхнего уровня, бухгалтерские, маркетинговые, управленческие и т.п.)



Для выполнения этих функций АСУ ТП «Зернохранилище»  включает в себя следующие подсистемы:

  • Подсистема разгрузки автомобилей, замера влажности и взвешивания;

  • Подсистема первичной сушки зерна;

  • Подсистема зерноочистки;

  • Подсистема транспортировки;

  • Подсистема микроклимата силосов;

  • Подсистема отгрузки, замера влажности и взвешивания;

  • Подсистема охранно-пожарной сигнализации и видеонаблюдения;

  • Подсистема диспетчеризации энергоснабжения;

  • Подсистема учета износа и состояния технологического оборудования;

  • Подсистема связи (проводная, беспроводная, Internet и т.п.)



Возможно поэтапное построение системы АСУ ТП «Зернохранилище» путем реализации отдельных подсистем. Возможно построение системы как на основе нового технологического оборудования (импортного или отечественного), так и на основе устаревшего. Работы по автоматизации проводятся с минимальными остановками производства (иногда остановка производства не требуется вовсе).


Для построения АСУ ТП ЗАО «НАНКО» применяет собственное программное обеспечение и оборудование, что обеспечивает надежную интеграцию различных подсистем в единый комплекс. Гарантийное, постгарантийное обслуживание и сопровождение системы специалистами ЗАО «НАНКО» позволяет снизить затраты на эксплуатацию системы АСУ ТП «Зернохранилище» до минимума и позволит Вам сосредоточить свои усилия на сохранении зерна, а не на обслуживании оборудования.


полная версия документа с рисунками:
ev.zip (270kb)
